Hệ thống lái ô tô: Cấu tạo, nguyên lý hoạt động và ứng dụng trên xe khách
Hệ thống lái ô tô là bộ phận giúp người lái điều khiển hướng di chuyển của xe chính xác, an toàn và nhẹ nhàng. Bài viết này phân tích chi tiết cấu tạo, nguyên lý hoạt động và cách ứng dụng hệ thống lái trên xe khách – dòng xe yêu cầu tải trọng và độ bền cao.
1. Chức năng của hệ thống lái ô tô
Hệ thống lái có nhiệm vụ truyền chuyển động từ vô-lăng đến bánh xe trước. Cơ cấu lái chuyển đổi chuyển động quay thành chuyển động ngang, cho phép bánh xe thay đổi hướng. Nhờ có trợ lực, người lái có thể xoay vô-lăng dễ dàng hơn, đặc biệt khi xe di chuyển chậm hoặc quay đầu.

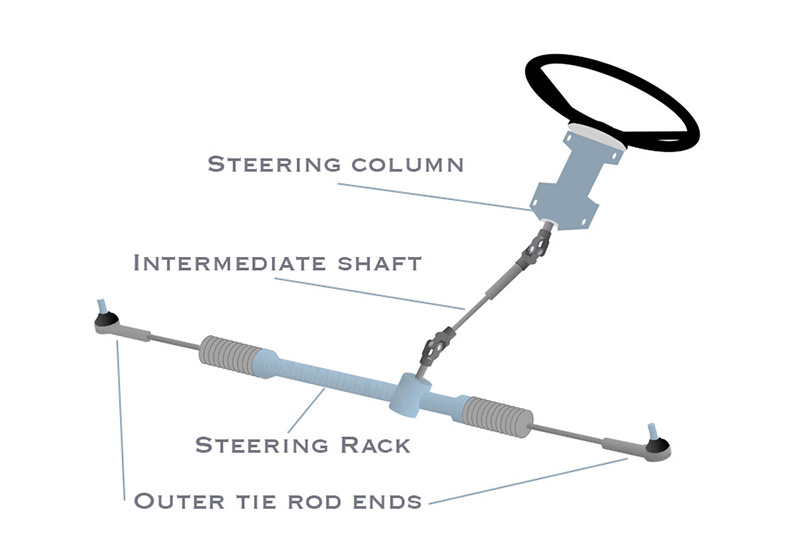

2. Cấu tạo cơ bản của hệ thống lái
- Vô-lăng và trục lái: Tiếp nhận và truyền mô-men xoắn từ người lái.
- Cơ cấu lái: Biến chuyển động quay thành chuyển động tịnh tiến (rack and pinion hoặc recirculating ball).
- Thanh kéo và rô-tuyn: Truyền lực từ cơ cấu lái đến bánh xe.
- Bơm trợ lực: Tạo áp suất dầu hoặc mô-men điện để hỗ trợ đánh lái.
- Van điều khiển và xi-lanh trợ lực: Điều tiết áp suất dầu giữa hai phía piston để sinh lực hỗ trợ.
3. Các loại hệ thống lái phổ biến
- Cơ cấu thanh răng – bánh răng (Rack and Pinion): Phản hồi nhanh, cấu tạo đơn giản, thường dùng trên xe du lịch và xe tải nhẹ.
- Cơ cấu bi tuần hoàn (Recirculating Ball): Dùng cho xe tải, xe buýt – chịu tải lớn, bền bỉ và hoạt động ổn định.
Hệ thống lái thường đi kèm trợ lực giúp giảm đáng kể lực đánh lái, gồm hai dạng chính:
| Loại trợ lực | Nguyên lý | Ứng dụng điển hình |
|---|---|---|
| Thủy lực (HPS) | Sử dụng áp suất dầu từ bơm dẫn động bằng động cơ. | Xe tải, xe khách, bán tải (tải nặng). |
| Điện (EPS) | Sử dụng mô-tơ điện và ECU điều khiển. | Xe du lịch, SUV cỡ nhỏ (tối ưu nhiên liệu). |
4. Nguyên lý hoạt động của hệ thống trợ lực lái thủy lực
Khi người lái xoay vô-lăng, thanh xoắn trong van điều khiển bị vặn, làm thay đổi hướng dòng dầu. Dầu áp suất cao được bơm vào một bên xi-lanh, tạo ra lực đẩy piston và hỗ trợ bánh xe quay. Khi người lái ngừng xoay vô-lăng, van trở lại vị trí trung tâm, áp suất cân bằng và xe giữ hướng ổn định.
Ở tốc độ thấp, hệ thống trợ lực hoạt động mạnh giúp đánh lái nhẹ hơn; còn ở tốc độ cao, lực trợ giảm giúp xe ổn định và phản hồi chính xác hơn.
5. Bảo dưỡng và kiểm tra hệ thống lái ô tô
| Hạng mục | Dấu hiệu hư hỏng | Cách kiểm tra |
|---|---|---|
| Bơm trợ lực | Tiếng rít, lái nặng, rò rỉ dầu | Kiểm tra dầu, dây cu-roa, siết lại khớp nối |
| Van điều khiển | Trợ lực không đều, phản hồi chậm | Đo áp suất dầu, kiểm tra độ sạch của dầu |
| Ống dầu và khớp nối | Rò rỉ dầu, có bọt khí | Quan sát, thay gioăng hoặc ống dẫn nếu cần |
| Thanh răng / rô-tuyn | Rơ, rung vô-lăng | Kiểm tra độ rơ cơ khí, mòn khớp cầu |
6. Hệ thống lái đặc thù trên xe khách và xe tải nặng
Do phải vận hành với trọng lượng và tải trọng trục lớn liên tục, hệ thống lái trên xe khách và xe tải có những yêu cầu kỹ thuật cao hơn:
- Ưu tiên dùng cơ cấu bi tuần hoàn (Recirculating Ball) vì khả năng chịu tải tốt và ma sát thấp.
- Hệ thống thủy lực công suất cao với xi-lanh và ống dẫn dầu lớn hơn, bơm công suất lớn và bộ làm mát dầu.
- Các chi tiết như van điều khiển, thanh kéo, rô-tuyn được thiết kế tải nặng, bền bỉ hơn.
